亳州师专体育场项目

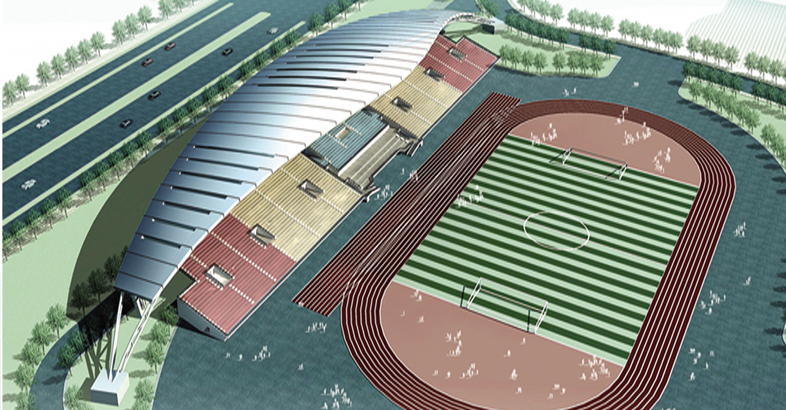

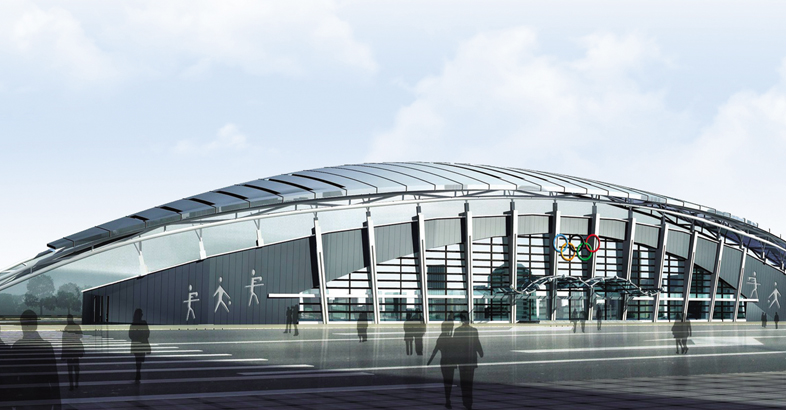

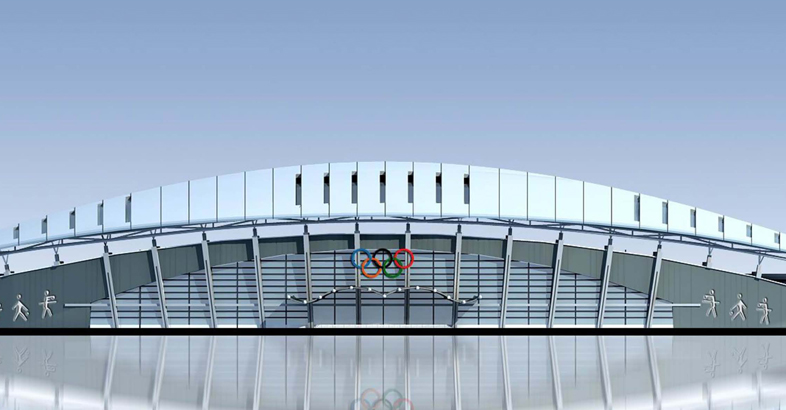

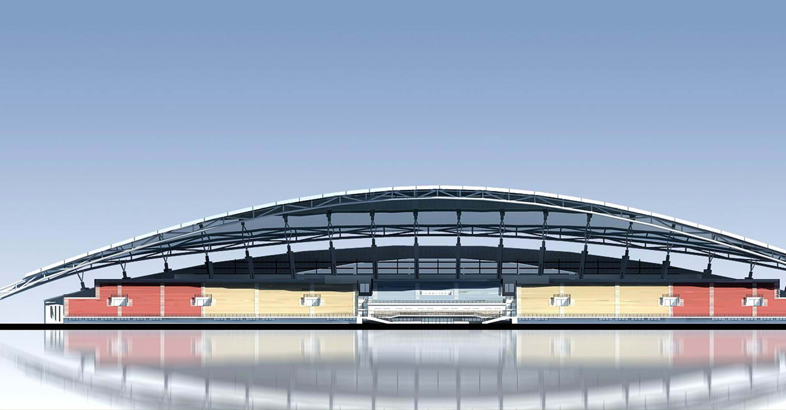

设计项目简况：该工程建筑面积3500平方米，高度22米。1、主拱跨整个体育场下部混凝土建筑，跨度为175米，为4根钢管格构拱支桁架，截面尺寸为2米×3米矩形；2、墙拱水平投影长度175米，下部混凝土柱子为其提供支座；3、次桁架搭接主拱与墙拱，同时下部混凝土柱为墙拱提供支座而形成整个空间稳定体系，次桁架最大悬挑为7.6米，3肢次桁架共24榀，平面桁架共2榀；4、主拱与墙拱支座节点形式均为铰接，并形成独立支座，其节点形式为工厂高精度加工铸钢节点。
